Dosierpumpe EMEC VMS MF

Detaillierte Produktbeschreibung

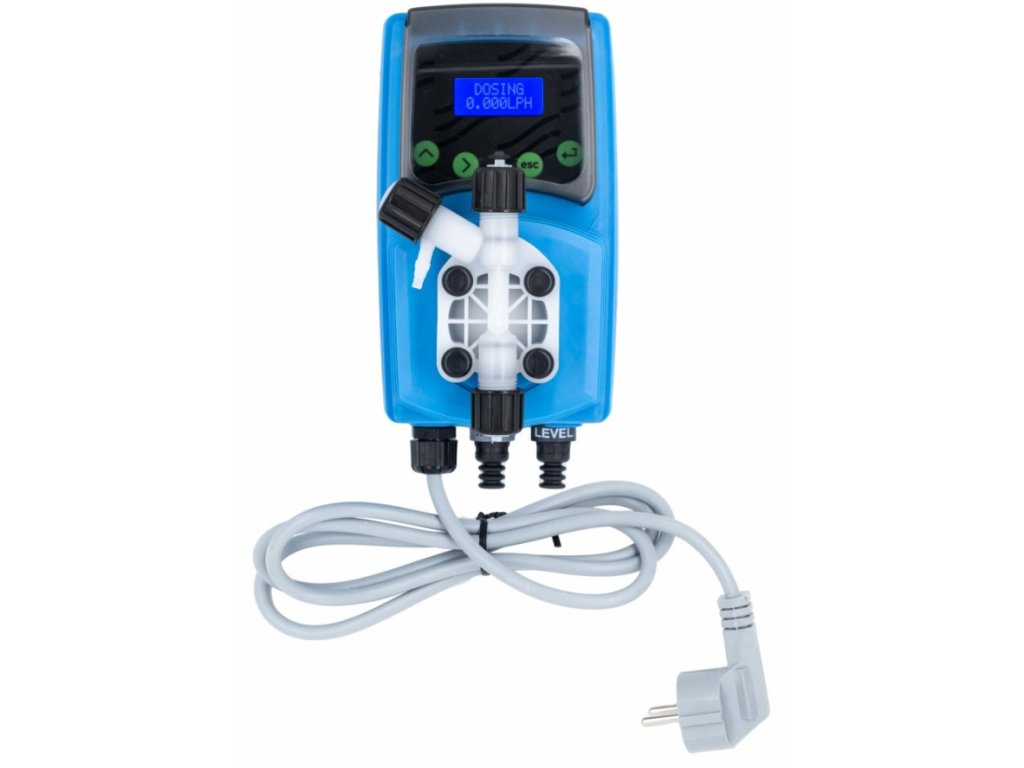

Die elektromagnetische Dosierpumpe EMEC VMS MF ist ein hochzuverlässiges Gerät zur proportionalen Dosierung entsprechend den empfangenen Impulsen vom Wasserzähler. Sie kann auch im manuellen Modus entsprechend der eingestellten Leistung (Hubfrequenz) dosieren. Die maximale Hubfrequenz beträgt bis zu 180 pro Minute.

Sie ist ausgestattet mit einer multifunktionalen Steuereinheit und einem LCD-Display mit Tastatur zur Überwachung und Einstellung der Betriebsparameter. Die Schutzart IP65 gewährleistet Beständigkeit gegen äußere Einflüsse, was eine lange Lebensdauer und Zuverlässigkeit garantiert.

Dank der robusten Konstruktion ist sie ideal für anspruchsvolle Betriebe und intensive Nutzung. Ihre Hauptanwendung liegt in der Wasseraufbereitung und in chemischen Prozessen, einschließlich der Dosierung von Desinfektionsmitteln wie Chlor und Chlordioxid. Sie ist auch für den Einsatz in der Industrie geeignet (Dosierung von Wachs, Emulsionen, Spülmitteln etc.).

Bestandteil der Lieferung ist ein komplettes Zubehörset (Injektionsventil, Saugkorb, Schrauben, Schläuche etc.). Zusätzlich enthält es auch eine Füllstandssonde.

Betriebsarten der Dosierpumpe:

• CONSTANT: konstante Dosierung entsprechend der eingestellten Hubfrequenz der Pumpe
• PULSE: externes Impulssignal (z.B. Wasserzählerkontakt) mit der Möglichkeit zur Einstellung von Impulsvervielfachung und -teilung
• BATCH: Start / Stopp Modus (Steuerung des Pumpenlaufs durch externes Signal - Kontakt)
• PROPORTIONAL: proportional zum analogen Eingangssignal (VOLT, mA)
• PPM, PERC (%), MLQ (ml/q): Konzentrationshaltemodus
• Timer: Kalendermodus, Dosierung von - bis (Zeit)
• Betriebswiederherstellungsmodus nach Störungsbehebung

Technische Parameter:

• Steuerungstyp: digital
• Max. Anzahl der Impulse pro Minute: 180 Imp/min
• Länge: 115 mm
• Höhe: 210 mm
• Breite: 107 mm
• Pumpenmontage: an vertikaler Fläche oder am Chemiebehälter mittels Halterung
• Transport- und Lagertemperatur: -10 – 50 °C
• Schutzart des Pumpenkörpers: IP65
• Steuerung der Membranbewegung: Elektromagnet
• Elektrische Versorgung / Aufnahme: 230 V (100-240), 50Hz / 16 W
• Installationshöhe der Pumpe: max. 2000 m
• Schutzklasse I: dreipolige Steckverbindung mit Schutzkontakt
• Verschmutzungsgrad: nichtleitende Verschmutzung, die durch gelegentliche Kondensation (Betauung) oder z.B. Handschweiß leitfähig werden kann
• Geräuschpegel im Betrieb / Dosierung: 70,4 dB (A)
• Temperatur des zu dosierenden Mediums: 0 – 50 °C
• Umgebungstemperatur im Betrieb: 0 – 45 °C
• Max. relative Luftfeuchtigkeit im Betrieb: 95% (nicht kondensierend)
• Saughöhe: max. 1,5 m
• Nennhubfrequenz der Membran:  0 – 180 / min
• Anschluss des Füllstandsensors im Behälter: ja (Standardausstattung)
• Einlassschlauch (Saug): 6 x 4, 8 x 6 mm (PVC – weich)
• Auslassschlauch (Druck): 6 x 4, 8 x 6 mm (PE – hart)
• Entlüftungsventil: Ja

Die Leistung der Pumpen hängt vom Gegendruck ab (Umgebung, in die die Flüssigkeit dosiert wird). Je höher der Gegendruck, desto geringer die Leistung der Pumpe, je niedriger der Gegendruck, desto höher die Leistung der Pumpe. Dies gilt auch für das Volumen der einzelnen Dosen der Pumpe.

Materialien in Kontakt mit dem Medium:

• Pumpenkopf: PVDF
• Membran: PTFE
• Injektionsventil: PVDF und Keramikkugeln
• Saugkorb: PVDF
• Dichtung: Viton - FPM
• Auslassschlauch: PE
• Einlassschlauch: PVC
• Entlüftungsschlauch: PVC

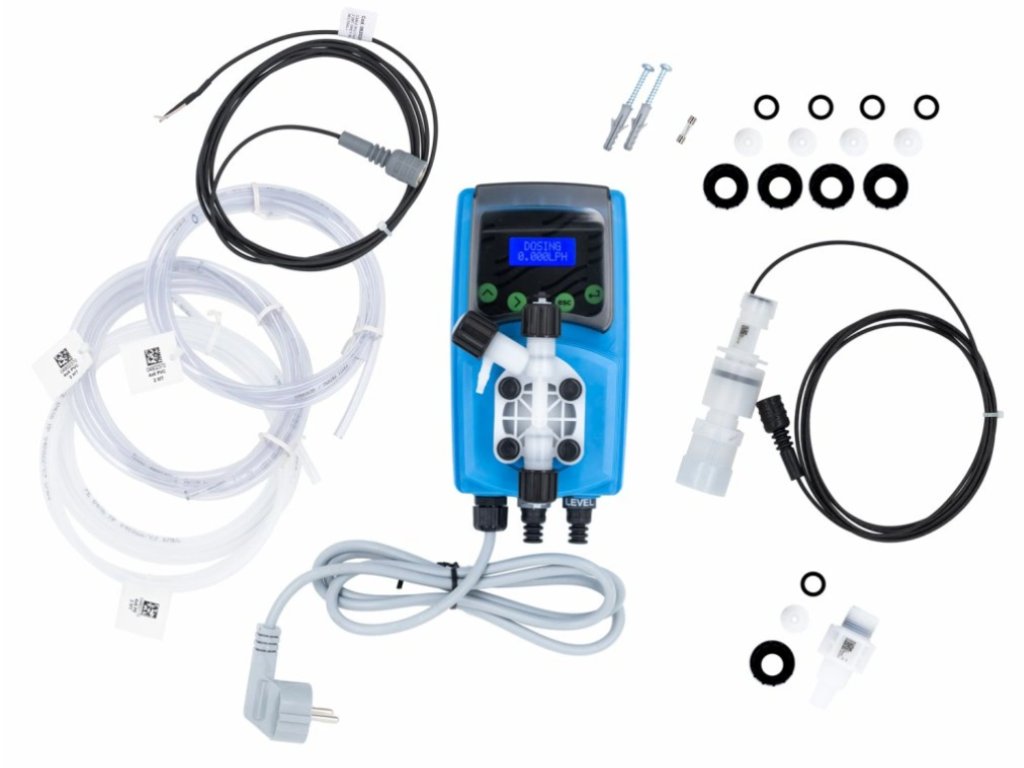

Lieferumfang:

• 1 x Dosierpumpe
• 4 x Dübel D=6
• 4 x selbstschneidende Schrauben 4,5 x 40
• 2,5 m Kabel zum Anschluss eines externen Impulssignals mit bestücktem BNC-Stecker
• 1 x träge Sicherung, Röhrenform
• 1 x Füllstandssonde mit axialem Saugkorb (PVDF)
• 1 x Injektionsventil, Gegendruck 0,3 bar (PVDF)
• 2 m Auslassschlauch* PE
• 2 m Einlassschlauch*(PVC)
• 2 m Entlüftungsschlauch  (transparentes PVC 6 x 4)
• 1 x Bedienungsanleitung

* bei Abmessung 8 x 6 ist ein 4 Meter undurchsichtiger Schlauch (mattes PE) im Lieferumfang enthalten
