Mechanischer Edelstahlfilter FDW 1.0
Artikelnummer: 6264/DN 6264/DN2 6264/DN3 6264/DN4 6264/DN5 6264/DN6 Variante wählenDetaillierte Produktbeschreibung
Der Mechanische Edelstahlfilter FDW 1.0 ist ein effektiver Magnetfilter mit einem Filtereinsatz der Feinheit von 100 Mikron, der Umwälzpumpen und Wärme- oder Kältetauscher vor Verschmutzung innerhalb von Heiz- und Kühlkreisläufen schützt. Dank eines starken Magneten mit einer Intensität von 12.000 Gauss hält er Metallpartikel und magnetische Ablagerungen zuverlässig zurück. Der Filter ist aus Edelstahl gefertigt AISI 304, der sowohl mechanischen Verunreinigungen als auch chemischen Substanzen standhält.
Ideal einsetzbar als Vorfilter für die Wasseraufbereitungsanlage ARAGO industry. Der Filter FDW 1.0 fängt Feststoffpartikel, Sand und Schlamm ab, die üblicherweise im Wassersystem vorhanden sind. Ohne diesen Filter besteht die Gefahr einer Verringerung der Effizienz und Lebensdauer der Anlage, ihrer Verstopfung oder sogar Beschädigung.
Der FDW 1.0 kann auch zur Filtration von Trinkwasser verwendet werden. In diesem Fall wird der Magnet üblicherweise entfernt und der vorhandene Filtereinsatz durch einen feineren ersetzt, um eine höhere Effizienz zu erzielen.
Das Produkt wird in der Tschechischen Republik hergestellt.
Technische Parameter:
- Material: Edelstahl AISI 304
- Magnetstärke: 12.000 Gauss
- Material Filtereinsatz: Edelstahl, Feinheit 100 μm
- Maximale Arbeitstemperatur: 85 °C (auf Anfrage Möglichkeit zur Erhöhung der Temperaturbeständigkeit auf 110 °C)
- Arbeitsdruckklasse: 6 bar / 10 bar
- Anschlussgröße: DN50, DN65, DN80, DN100, DN125, DN150
- Betriebsflüssigkeit: Wasser oder Wasserglykolgemisch
- Erfüllt ČSN 14868
WARNUNG! Der Filter enthält einen starken Magneten, der ein ausgedehntes Magnetfeld erzeugt, das elektronische Geräte in Reichweite gefährden kann.

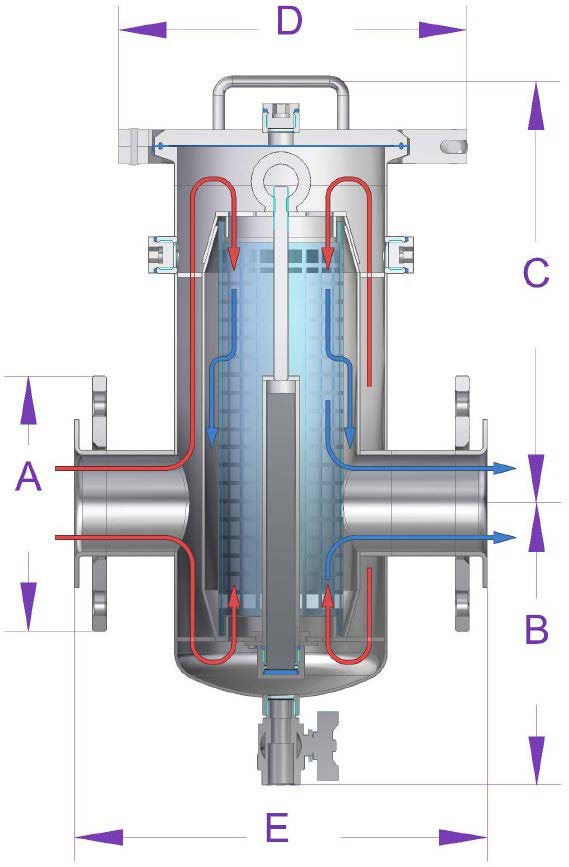

| Anschlussart | Maß A | Maß B | Maß C | Maß D | Maß E | Durchfluss | Gewicht | Für ARAGO industry mit Anschluss: | |
| DN50 | Innengewinde G2“ | - | 205 mm | 310 mm | 274 mm | 300 mm | 20 m3/hod | 12,5 kg | DN 32/40/50 - Innengewinde |
| DN 65 | Flansch | 185 mm | 205 mm | 310 mm | 274 mm | 300 mm | 39 m3/hod | 16,3 kg | DN 65 - Flansch |
| DN 80 | Flansch | 200 mm | 205 mm | 310 mm | 274 mm | 300 mm | 52 m3/hod | 16,8 kg | DN 80 - Flansch |
| DN 100 | Flansch | 220 mm | 205 mm | 310 mm | 274 mm | 300 mm | 79 m3/hod | 17,8 kg | DN 100 - Flansch |
| DN 125 | Flansch | 250 mm | 234 mm | 395 mm | 315 mm | 350 mm | 124 m3/hod | 26,3 kg | DN 125 - Flansch |
| DN 150 | Flansch | 285 mm | 234 mm | 395 mm | 315 mm | 350 mm | 177 m3/hod | 28,3 kg | - |
 |
 |

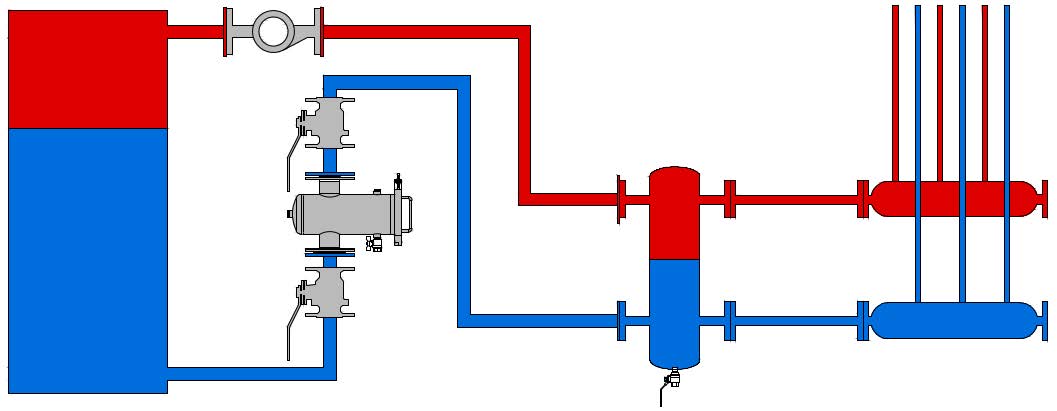

Installationsschema:
Verfügbare Anschlussmöglichkeiten:
- Am Rücklauf vor der Wärmequelle
- Vor dem Wärmetauscher am Eingang oder vor der Wärmetauscherstation
- Vor wichtigen Steuer- und Regelelementen im System (z. B. Servoventile, Ventile oder Durchflussmesser)
| Horizontale Installation: | Vertikale Installation: | |
 |
 |

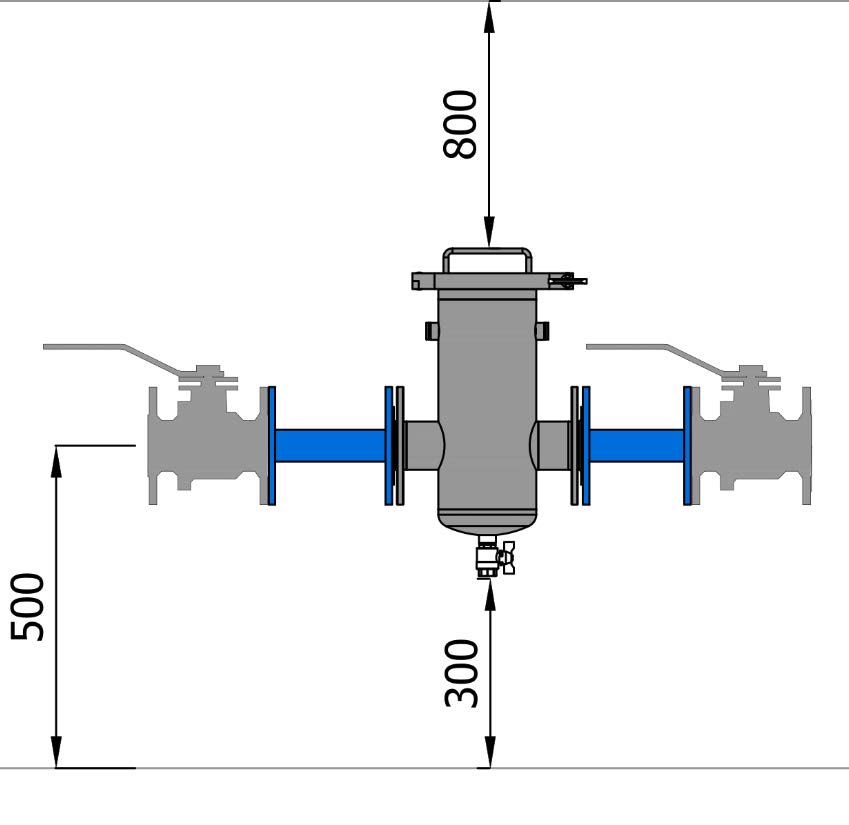

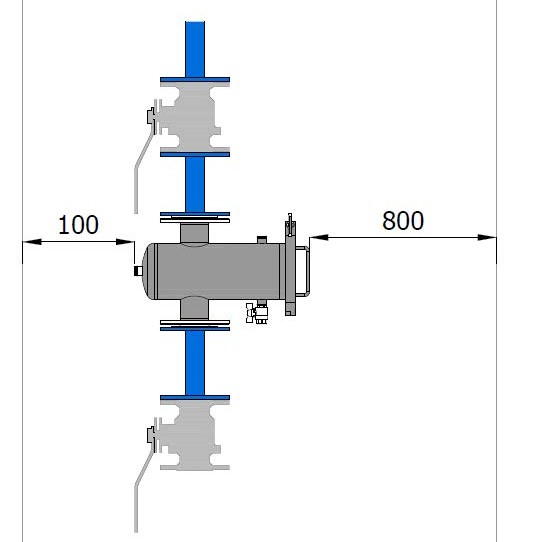

Installationsdetails des Filters:
Für einfache Montage und Demontage ist es ratsam, die im Schema angegebenen Mindestabstände einzuhalten.
| Horizontale Installation: | Vertikale Installation: | |
 |
 |

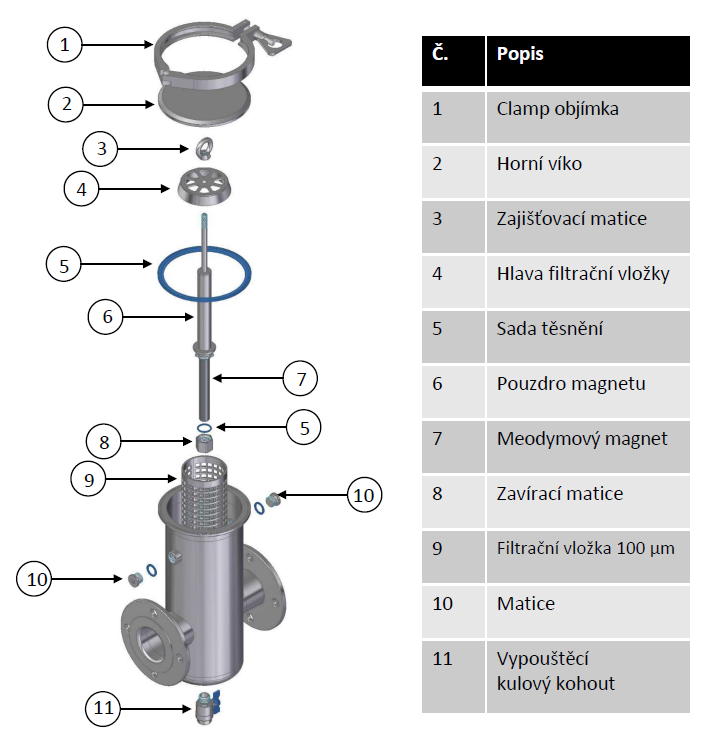

Filterbeschreibung:
Zusätzliche Parameter
| Kategorie: | Filter für mechanische Verunreinigungen |
|---|---|
| Je nach Anschluss: | Für die Wasserleitung |
| Je nach Filtertyp: | Für mechanische Verunreinigungen |
| Je nach Verwendung: | Für die Industrie |
